闭式循环喷雾干燥机成功突破市场

来源 : http://www.shymyq.com   发布时间 :2020-10-27 11:01

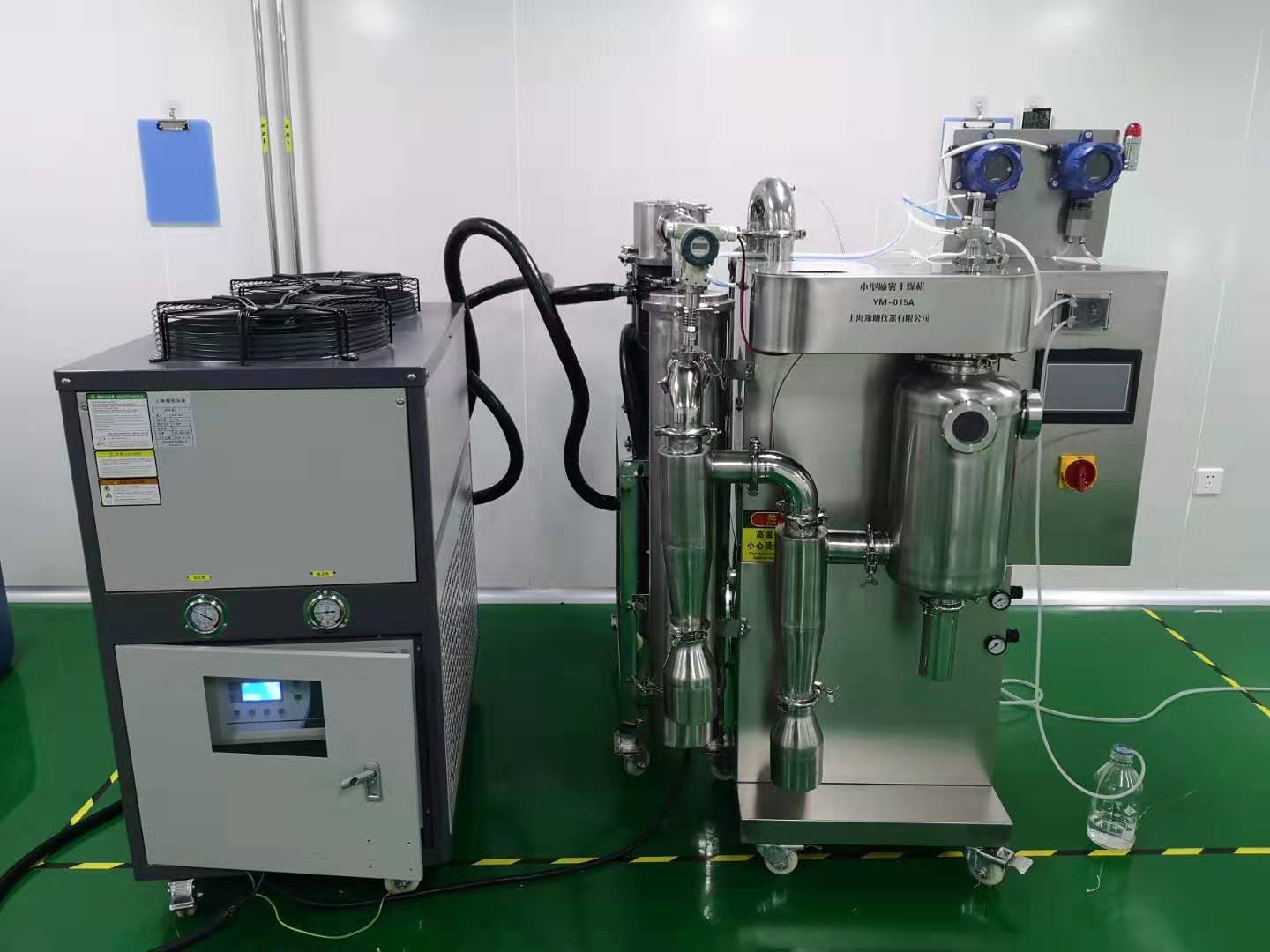

闭式循环喷雾干燥机成功突破市场



1
、干燥塔系统及特点



干燥机组由进风过滤系统、空气加热和热风分配器系统、干燥主塔、闭式循环喷雾干燥机进料及雾化系统、旋风、布袋除尘器等组成。



本设备是我公司针对锂电池材料的特点,专门设计制造的电池材料专用的雾干燥机组。结合国外同类喷雾干燥技术及我公司技术人员长期积累的实践经验,我们在喷塔的设计过程中实现了以下几点:



特殊设计的蜗壳和热风分配器:为避免因高速旋转的雾化盘产生“涡旋泵吸”气流现象,导致“雾滴返

顶或粉末吸顶”,特殊设计的主塔,热风涡壳保证物料雾化液滴不返顶,防止物料返顶物料微粒架桥接块现



象。



◆ 热风蜗壳采用数螺旋线加速式的结构闭式循环喷雾干燥机,大大增强了热风与物料液滴的热置换,并有序的旋流下降。而热风分配器也结合了该技术的特点及要求,做到分配器的两边均有导风机构,并可任意调节角度,以控制热风入塔时的切向角度,内侧导风机构增加热风的旋转,强化该股热风对雾化料膜的剪切力,使得热风与料液充分接触,强化两者之间的换热换质过程。



◆ 雾化器采用了变频器调节雾化器的转速以达到zui佳雾化效果。



◆ 并设计了塔内照明装置及观察清洗门和人孔,方便员工观察及客户参观。



◆ 部分管道采用快装式设计,方便设备的组装拆卸和清洗。



2、介质循环系统



 整机由送风机、引风机、调风蝶阀、风管等组成。送、引风机均为厂家供应,合作多年,品质稳定。



3、空气加热净化系统



由初、中效、高温空气过滤器、风机、电加热器等组成。



热源为电加热,电加热器均为全不锈钢材质,电加热为自动控温组,其热效率高,输出热量稳定。



4、供料系统



◆ 进料系统采用模糊控制,实现进料速度与排风温度自动匹配,避免温度波动对物料干湿度影响,使成品水分含量保持在需要的水平,从而保证成品品质。



◆ 蠕动泵采用了步进调速,4-20mA信号输入,匹配出风温度。管道阀门主件为SUS304不锈钢材质,洁净卫生。



5、其他辅助系统



均为知名厂家供应,性能可靠;部分管道考虑了一定的角度设计,采用压制光洁不锈钢管,避免了结料、堵料,和局部阻力过大影响物料输送的现象。



6、控制系统



◆ 由主控元件、可编程器采用西门子产品,保证设备系统持续平稳运行。温度采用PID模糊控制,精度高



◆ 人机界面+PLC程序控制,实时显示工作状态,数据在线采集,系统显示控制温度、压力、压差、风机转速、雾化器转速、料泵转速;进、出风温度模糊控制,误差±1℃,进料量4-20mA输入跟踪出风温度,根据出风温度自动调节进料速度,保证批次生产的物料温度和终水份恒定,提高产品品质;故障报警功能,系统会根据不同的故障原因做出相应的处理,显示故障发生的时间和故障原因,显示出现故障的具体部件,大大方便设备的日常维护维修;PLC程序控制及互锁,防止设备误操作,保证设备安全稳定运行;控制柜设紧急停止按钮,供紧急情形下能够立即停机。



◆ 本机组控制系统集成度高,自动化水平高,大大减少现场操作人员数量,具有故障自诊断功能,根据系统出现的不同的故障自动做出相应的处理,并报警通知。
