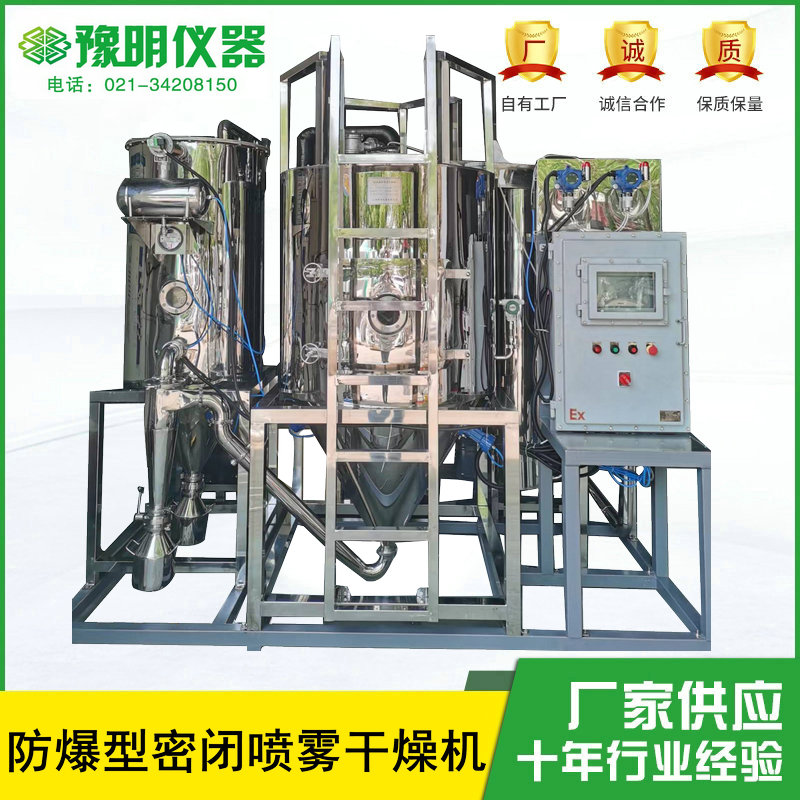

5L防爆型密闭喷雾干燥机

商品名称:防爆型密闭喷雾干燥机
商品报价:98万
商品型号: YM-BGZ-5L
商品简述:蒸发水量：5000mL/H
商品品牌:豫明品牌

防爆型闭式循环喷雾干燥机技术参数
1.上海豫明品牌YM-BGZ-5防爆型闭式循环离心式喷雾干燥机是锂电池材料、金属粉末、制药、碳化钨、精密陶瓷等粉体制备的专用设备。
系统采用防爆设计，氮气循环，使得设备运行更加安全。产品无氧化，品质好，粉料松装比重及平均粒径一致性好，同时有机介质可以回收。
整套设备由供料系统、高速离心雾化器、防爆电加热、干燥塔、旋风收尘器、布袋除尘器、抽风机、冷凝塔及电气控制系统组成,
我公司生产的干燥机组已在多个生产厂家投入使用。
2．设计基础数据

1. 待干燥物料：              化工浆料，固含量约？
2. 溶剂成分：                乙醇/水溶液两用
3. 循环气体：                氮气
4. 氧含量：                  2-3%
5. 料浆温度：                常温
6. 干燥塔进风温度：          150-280℃设计（温度可调）
7. 干燥塔出口温度：          80-140℃设计（温度可调）
8. 产品外观：                粉末或球形
9. 产品含湿率：              ≤2%
10. 电源：                    380/220V  50H
11. 加热方式：                防爆电加热管，直接加热氮气
12. 雾化方式：                离心式雾化
13. 收料方式：             旋风 、布袋收集
14. 尾气处理：             冷凝塔冷凝,溶剂回收

3．设备性能参数

1. 溶剂蒸发量：                 5Kg/h
2. 电加热功率：                 12Kw
3. 机械功率：                   约14Kw
4. 供料泵压力、流量：           1bar    5.5L/h
5. 机组压力范围：               0~5000Pa，微正压运行
6. 冷凝塔出口温度               约25℃
7. 溶剂回收率：                 ≥95%
8. 干燥塔尺寸（内胆尺寸）：      Φ1000×1000×60°

9.干燥塔占地面积：（长×宽×高） 约3.5m×2m×2.5m（具体根据现场实际情况布置）
4．共用设施要求
用户应具备以下水，电，气，厂房等设施：

1. 装机容量：约26Kw（含电加热功率、机械功率、冷水机组功率）
2. 电源：380/220V  50HZ三相四线    引至电控柜底部
3. 氮气：用于干燥塔主循环系统补氮，压力0-0.3Mpa,耗量0.6Nm³/h,纯度≥99.9％。

用于干燥塔清洗后开机充氮，压力0-0.3Mpa，耗量约5Nm³/h,纯度99.9％。
DN15管带球阀，调压阀引至指定点。可使用瓶装氮气

4. 压缩空气：去油去水，压力0.3-0.7Mpa，耗量0.2m³/min，DN15管带球阀，调压阀引至指定点。（也可采用氮气气源替代，但压力、耗量与上同）

5．供货界区及供货清单
供货界区：
从供料泵进口到旋风分离器及布袋除尘器出料口
补氮进气口到用气点止，排气口到呼吸阀出口止
压缩空气：从干燥机储气包到各用气点止
电源：    从控制柜到机组各动力点、信号点止
自来水：  从干燥塔体平台立柱到各用水点止
溶剂回收：从冷凝塔存液罐出口止。
供货清单：

序号	名  称	数 量		规格型号		材  质	备  注
	防爆型密闭喷雾干燥机	1套		YM-BGZ-5L		304不锈钢
1．供料系统
1.1	供料泵	1台		BT300型			上海产
1.2	雾化器	1套		5型  0.4 Kw		304/304	变频调速 高速电机
1.3	雾化盘	1套		直径50mm		基材：304
1.4	管道阀门	1套				304/软管
2．主循环系统
2.1	干燥塔	1套		Ф1000×1000×60º，内壁2mm304镜面板，外包304满焊。		304/Q235/岩棉
2.2	卸料蝶阀	2套		DN50		304
2.3	授粉桶	3套		匹配		304	1套备用
2.4	防爆投光灯	1套				组件
2.5	振打器	3只		ZC-40		铝铸组件
2.6	旋风分离器	1套		匹配		304
2.7	布袋除尘器	1套		匹配，滤袋表面PTFE覆膜涂层		304
2.8	风机	1套		2.2Kw，防爆电机 变频调速			上海
2.9	气密封组件	1套		DN30		304
2.10	防爆呼吸阀	1套		DN25		304
2.11	阀门及管路	1套		匹配		304
2.12	平台围栏	1套				304
2.13	阻火器	1套		DN25		304/Q235
2.14	防爆电加热	1套		12kw ，PID调节，控温±1℃		304	上海备进
3．溶剂回收系统
3.1	冷凝塔	2套		Φ325×1200		304
3.2	管道阀门	1套		DN10		304
3.3	冷水机组	1套		10PH ，约10KW		组件
4．补氮排氮系统
4.1	压力表	1套		YPF-100H
4.2	气动补氮阀	1套		DN15		304
4.3	手动补氮阀	1套		DN15		304
4.4	气动排气阀	1套		DN25		304
4.5	手动排气阀	1套		DN25		304
4.6	气动卸压阀	1套		匹配		304
5．电气控制系统；PLC/触摸屏控制
5.1	电控柜		1套			不锈钢	不锈钢
5.2	主要低压电器		1套				施耐德
5.3	PLC、触摸屏10寸		1套		PLC/S7-300系列 触摸屏10寸		维控
5.4	仪表
5.5	变频器		2套				维控
5.6	氧含量传感器		1套				进口品牌
5.7	进塔温度传感器		1套
5.8	出塔温度传感器		1套
5.9	冷凝塔出风温度传感器		1套
5.10	塔内压力传感器		1套
5.11	布袋压差表		1套				杜威
6、备件
6.1	蠕动泵专用管		1套			硅橡胶
6.2	出风管道密封圈		5个

备注：可按照客户要求定做2L-50L
