商品名称: 制氮机
商品报价:218000
商品型号:YM- 20Nm/h
商品简述:
商品品牌:豫明品牌

第一章   PSA制氮系统技术介绍

一、PSA制氮系统主要组成

1. PSA变压吸附制氮系统：
1.1 压缩空气系统
     （1）螺杆式空气压缩机               1台
1.2 压缩空气净化系统
（1）前级压缩空气缓冲罐（油水分离） 1只
     （2）风冷型冷冻式冷干机             1台
     （3）三级过滤器（HC、HT、HA）       3只
1.3 PSA制氮系统
     （1）节能型PSA制氮机               1套
（2）氮气缓冲罐                     1只


产气量：	20Nm³/h
产品气纯度：	99.9%
产品气露点：	≤-30℃
压缩空气消耗量：	90Nm3/h
进气压力：	0.7-0.8Mpa
出气压力：	0.1-0.65Mpa（用户可根据实际需要调节排气压力）
额定功率：	空压机15KW+冷干机0.38+制氮机0.2kw=15.58KW
安装方式：	无基础
控制方式：	自动



第一级 PSA制氮系统要组成简介

HSFD99.9%-20Nm³/h

1．变压吸附制氮系统

1.1 压缩空气系统
选用台湾汉钟，螺杆式微油高效能，低能耗压缩机，此款压缩机经过，我司长期配套 检验，可靠性高，操作简便，故障率低，维修保养方便，是我司重点推荐和使用的品牌。
（1）螺杆式空气压缩机

型号	AE6-15A
厂家：	台湾汉钟
额定排气量（m3/min）：	2.4m³/min
额定排气压力(Mpa)：	0.8Mpa
空气出口温度：	环境温度+15℃
传动方式：	皮带传动
最高工作温度：	45℃
功率：	15KW
噪音：	65±2
出口管径：	11/4″
冷却方式：	风冷
内部	启动方式	Y-△
	电压（V）/频率（Hz）	380V/50HZ/60HZ
外形尺寸	长度（mm）宽度（mm）高度（mm）	1050*700*1030
	净重（kg）	350


1.2 压缩空气净化系统
（1）前级压缩空气缓冲罐

空气缓冲罐	0.3m³/1.0Mpa
容积m3	0.3
工作压力，Mpa	1.0
设计温度：	150℃
容积总高：	1760
内径：	550
进气口径：	DN50
出气口径：	DN50
生 产 商	专业压力容器
噪音DB(A)	无


缓冲罐起到缓冲作用，目的是降低压缩机出口气流脉动；稳定压缩空气的流量和压力，；增加系统储存量。气流脉冲是引起管道振动的一个原因，缓冲罐可有效缓解因脉冲引起的振动；
再者，空气中水蒸气的含量是有极限的。在气动压力（2MPa）范围内，可认为空气中水蒸气饱和密度只取决于温度的高低而和空气压力大小无关；譬如，在40℃时，1m³空气，不论其压力是0.1MPa还是1.0MPa，它的饱和水蒸气密度都是51g。如气温25℃相对湿度80%时，空气含水量约18.4g/m³；压缩后空气为0.8MPa、40℃时，则每立方压缩空气要渗出水114g（静态时）。
在高温潮湿地方运行时，强烈推荐在空压机后端配一空气缓冲罐，也可以在缓冲罐内部设置丝网填料，兼顾汽液分离。分离气流中夹带的机械杂质和液体成分，防止损坏后端设备。减轻冷干机负荷，降低后端气体含水量。
（2）冷冻式干燥机

型   号	BL0020
空气处理量m3/min	2.8
工作压力，Mpa	0.4~1.0
冷却方式：	风冷
环境温度：	2~80℃
压力露点℃	2-10℃
自动排水器	（电子式）
电压（V）/频率（Hz）	220V50HZ
功率：	0.5HP
压缩空气入口温度	10～80 ℃
进出口尺寸	DN25(G1″)
外型尺寸（长×宽×高）	400*700*780mm
噪音dB(A)	65
净重（kg）	68
品牌	广州博立


从缓冲罐出来的经过压缩的空气首先进入HC级过滤器，然后进入冷冻式干燥机。让压缩空气强制降温，使空气中水蒸汽冷凝结成液态水夹带尘、油排出机外。冷干机最好放置于压缩机房。工艺流程采用冷冻干燥机除油水，基于四点原因：一是后级HT级送气管路过滤器进气口最大液体负载：2000ppm w/w（露点﹤-12℃），不采用冷冻干燥机，HT级主管路过滤器易失效；二是冬季室外气温较低，压缩空气温度降低后析出水份，堵塞管路系统，管路系统需倾斜并制作排液；三是管路系统析出水份后易腐蚀生锈；四是以后如需提高氮气纯度，空气净化是必备的。

（3）精密过滤器组

型   号	XF7/5/3-24
厂家	汉克森
处理量， m3/min	3.0
工作压力，Mpa	1.0
残余油份，ppm	0.01
过滤精度，μm	0.01
出入管径	1-1/2″

精过滤器 ：XF7-24(汉克森）
                去除或分离压缩空气中悬浮态的油雾
除油精度                     1mg/m³
除尘精度                     1um
超精过滤器 ：XF5-24(汉克森）
                 去除或分离压缩空气中悬浮态的油雾
除油精度                      0.01mg/m³
除尘精度                      0.01um
高效除油、除臭过滤器：XF3-204（汉克森）
                  去除或分离压缩空气中悬浮态的油雾
除油精度                      0.01mg/m³
              除尘精度                      0.01um
冷干机的后级为精密过滤器组，精密过滤器组由二级过滤器组成。分别是HT级主管路过滤器，HA级超高效过滤器。HT级送气管路过滤器精度为1um，滤除1um和更大的固态与液态颗粒，残留油份含量1ppm w/w。HA级高效除油雾过滤器过滤精度0.01um，滤除0.01um和更大的固态与液态颗粒，989+%油雾；残留油份含量0.001 ppm w/w。压缩空气品质达到 ISO8573.1质量等级1级。这样洁净干燥的压缩空气便可进入后级制氮部分。

1.3 PSA变压吸附制氮机
（1）节能型PSA变压吸附制氮机

序号	名  称	型号规格	数量	供应商
1	PSA制氮机	FD99.9%-20Nm³/h	1套	上海豫明净化
2	吸 附 器	——	2只	专业压力容器厂
3	碳分子筛	MSC-3kt-172	足量	日本武田
4	消 声 器	——	1只	苏州宏硕
5	废气排空气动阀	A2000型DN25	2只	宝德气动阀
6	空气进气气动阀	A2000型DN20	2只	宝德气动阀
7	中均压气动阀	A2000型DN15	2只	宝德气动阀
8	成品气气动阀	A2000型DN15	2只	宝德气动阀
9	电磁阀	4V-220型	1套	台湾亚德克
10	截 止 阀	——	1套	专    用
11	流 量 计	2.5-25Nm3/h	1台	常州双环
12	电 控 箱	——	1只	与主机一体
13	氮气分析仪（4位数）	进口氧探头	1台	上海昶艾
14	PLC控制器		1只	日本三菱PLC控制器
15	双联处理件	——	1只	日本SMC
16	样气减压阀	——	2只	日本SMC
17	压力表	——	2只	苏州新丰仪表
18	气位分布器	——	1套	上海豫明净化
19	管道、支架、底座	——	1套	上海豫明净化
20	卸料口		2只	上海豫明净化
21	导流排		1套	乔克
22	旁通阀		1套	江苏扬中阀门
23	不合格氮气自动放空·		1套	上海豫明净化


洁净、干燥的压缩空气进入变压吸附制氮装置，利用碳分子筛在不同压力下对氮和氧的吸附量的不同，吸附压缩空气中的氧分子，从而得到纯度大于99.9%的氮气。

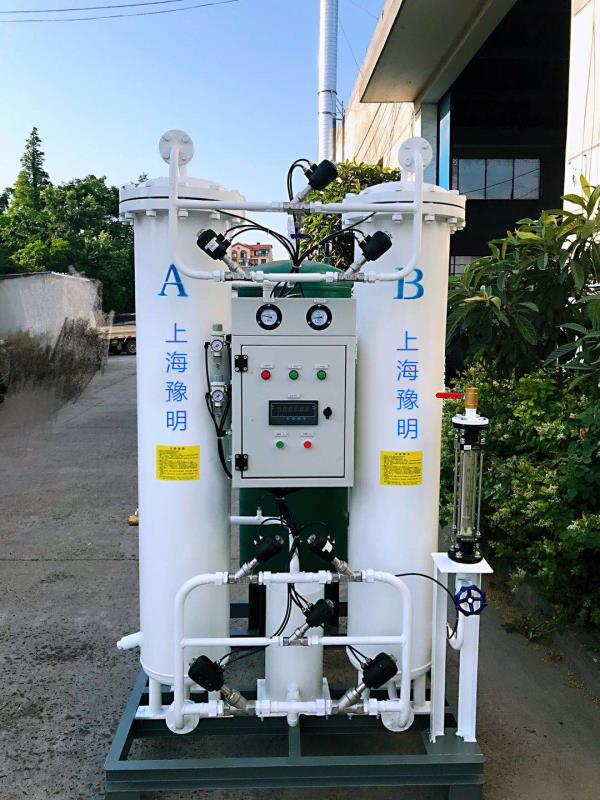

变压吸附设备主要由A、B二只装有碳分子筛的吸附塔和控制系统组成。当压缩空气（压力一般为0.75MPa）从下至上通过A塔时，氧气、二氧化碳和水分被碳分子筛吸附，而氮气则通从塔顶流出。当A塔内分子筛吸附饱和时便切换到B塔进行上述吸附过程并同时对A塔分子筛进行再生。所谓再生，即将吸附塔内气体排至大气从而使压力迅速降低至常压，使分子筛吸附的氧气、二氧化碳和水分释放出来的过程。所以，一台变压吸附制氮装置的性能就由吸附器结构、碳分子筛和电磁气动阀等关键零部件的性能决定。
我公司生产的变压吸附制氮装置选用日本三菱公司PLC可编程序控制器，德国宝德气动阀，台湾亚德客电磁阀。

（2）氮气缓冲罐


氮气缓冲罐	0.3m³/0.8Mpa
容积m3	0.3
工作压力，Mpa	0.8
设计温度：	150℃
容积总高：	1760
内径：	550
进气口径：	DN50
出气口径：	DN50
生 产 商	专业压力容器
噪音DB(A)	无


制氮机带有氮气缓冲罐，主要作用是：降低产品氮气压力波动。在吸附塔切换迅速升压时，为吸附塔短时间内提供反冲氮气，减小分子筛冲击压力，保证切换时产品气纯度的稳定。

第二章   配置表

一．

序号	名称	规格型号	数量	备注
1	空气压缩机	AE6-15A	1台	台湾汉钟
2	空气储罐	0.3m³/1.0Mpa	1只	青岛海空
3	冷冻式干燥机	BL0020	1台	广州博立
4	精过滤器	XF7-24	1只	汉克森
5	超精过滤器	XF5-24	1只
6	高效除油、除臭过滤器	XF3-24	1只
7	高纯氮气发生器	HSFD99.9%-20Nm³/h	1台	上海
8	氮气储罐	0.3m³/0.8Mpa	1只	青岛海空
