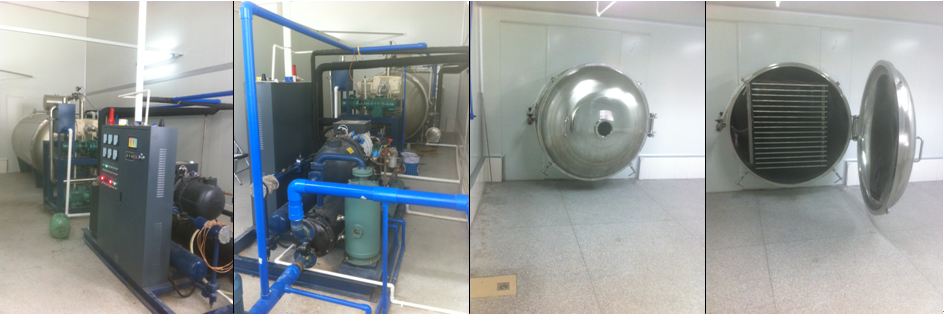

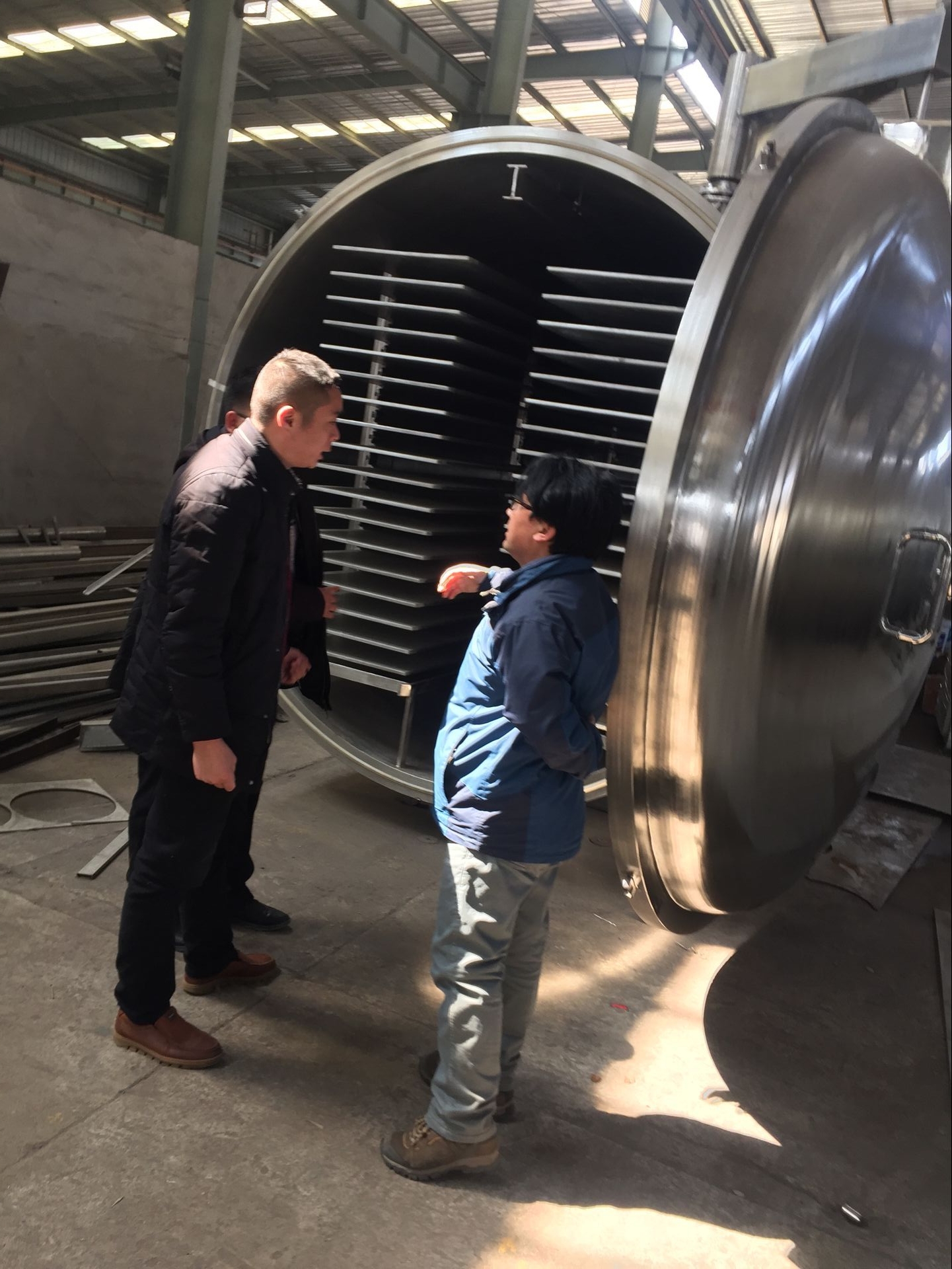

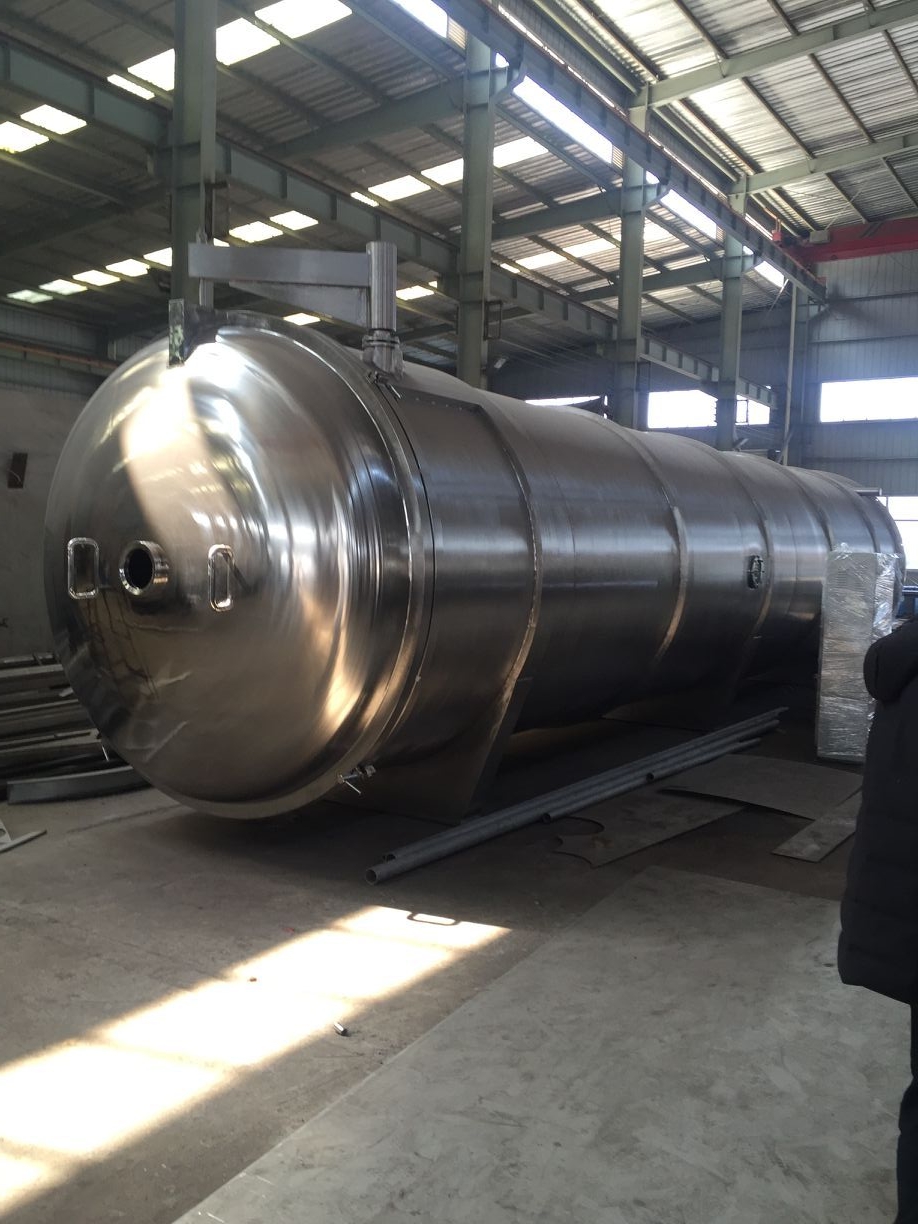

| YM-50PF真空冷冻干燥设备（接触式） | |||
| 结构标准 | 技术参数 | 备注 | |
| 基础设施 | |||
| 搁板有效面积 | 50.11㎡ | ||
| 捕水量 | 1000Kg/批 | ||
| 电源 | 3相380V/50Hz | ||
| 装机功率 | 128.7Kw | 380V/50Hz | |
| 冷却水量 | ＞50T/h (T＜28℃, P=0.1-0.15MPa） | ||
| 电加功率 | 32KW | 若客户有锅炉，可采用蒸汽加热 | |
| 整机尺寸 | 按设计为准 | ||
| 整机结构 | 分体式 | 机组与箱体分开安装 | |
| 重量 | 15000Kg | ||
| 干燥仓体 | |||
| 性能参数 | |||
| 设计制造标准 | 真空容器制造标准 | ||
| 仓体设计压力 | -0.1MPa | ||
| 仓体设计温度（常压） | 100℃ | ||
| 仓体真空泄漏率 | 0.005m3Pa/s | ||
| 仓体及内部粗糙度 | Ra≤0.5um | ||
| 主要部件 | |||
| 仓体材料 | SUS304/ 厚度6mm | ||
| 仓体几何形状 | 卧式圆筒形 ￠2100*2600 | ||
| 门锁方式 | 手柄旋握式 | 4个 | |
| 开门方向 | 从左至右 | （用户可自行选择开门方向） | |
| 开启角度 | ＞110度 | ||
| 箱门材料 | SUS304 | ||
| 仓体外部 | 不锈钢原色 | ||
| 仓门观察窗 | ￠240mm | 1个 | |
| 仓体观察窗 | 侧面￠240mm观察窗 | 1个 | |
| 库门密封 | 医用0截面硅橡胶密封条 | ||
| 仓体顶部料车导轨 | 工字钢 | ||
| 物料温度探头 | T型热电偶 | 13个 | |
| 技术优势： | |||
| 不锈钢板层均选用优秀品牌，经多重抛光处理，保证箱体粗糙度≤0.5um，从而达到无菌要求 | |||
| 仓体、板层、软管等均经过多重工序检验，确保不漏 | |||
| 仓体底部无任何部件，方便清洁和维护 | |||
| 加热搁板 | |||
| 性能参数 | |||
| 加热搁板有效面积 | 50.11㎡ | ||
| 搁板工作温度 | -50~ +70℃ | ||
| 搁板升温速率（空载） | ≥1℃/min | ||
| 搁板冷却速率（空载） | ≥2℃/min | ||
| 设计压力 | 1.0MPa | ||
| 搁板表面粗糙度 | Ra≤0.5um | ||
| 主要部件 | |||
| 搁板材料 | SUS304 | ||
| 搁板层数 | 18+1层 | 最上面一层为温度补偿板 | |
| 搁板间距 | 75mm | ||
| 搁板尺寸（长*宽*高） | 2320*1200*15/层 | ||
| 不锈钢托盘 | 575*395*30mm | 216只 | |
| 板层最低温度 | -50℃ | ||
| 板层最高温度 | +70℃ | ||
| 连接软管 | 304不锈钢 | ||
| 加热总管 | 304不锈钢 | ||
| 搁板温度探头 | T型热电偶 | ||
| 防护栏 | 板层的侧面、背面装有防护栏，以防止托盘超出板层之外 | ||
| 技术优势 | |||
| 搁板具有很高强度。1.0Mpa/24h无任何泄漏现象，保证物料洁净，能长期使用 | |||
| 板层加热控温精度±1℃ | |||
| 捕水器 | |||
| 性能参数 | |||
| 设计制造标准 | 真空容器制造标准 | ||
| 仓体设计压力 | -0.1MPa | ||
| 仓体真空泄漏率 | 0.005M3Pa/s | ||
| 仓体及内部粗糙度 | Ra≤0.5um | ||
| 捕水量 | 1000kg/批 | ||
| 降温参数 | +30~-40℃≤30min | ||
| 最低温度 | -55℃ | ||
| 主要部件 | |||
| 仓体材料 | SUS304/ 厚度8mm | ||
| 仓体几何形状 | 卧式圆筒形 ￠2100*2200 | 位于干燥仓后部 | |
| 仓体外部 | 不锈钢原色 | ||
| 仓门观察窗 | ￠240mm | 1个 | |
| 化霜方式 | 喷淋；浸泡 | ||
| 化霜喷淋器 | 304不锈钢 | 1套 | |
| 盘管材料 | 蛇形盘管 304不锈钢无缝钢管 | ||
| 管内工作介质 | R22 | ||
| 温度探头 | T型热电偶 | 4个 | |
| 技术优势 | |||
| 不锈钢板层，经多重抛光处理，保证箱体粗糙度≤0.5um，从而达到无菌要求 | |||
| 盘管采用氩气保护焊，一次内外成型，保证管路不漏和内部干净 | |||
| 盘管内部采用特殊方式清洗，保证无污垢，确保系统清洁 | |||
| 捕水器全部为不锈钢材料 | |||
| 制冷系统 | |||
| 性能参数 | |||
| 降温参数 | +30~-40℃≤30min | ||
| 水汽凝结温度 | ≤-55℃ （空载） | ||
| 主要部件 | |||
| 压缩机型号/数量 |
莱富康 SW3L5000 低温螺杆式压缩机 |
2台 | |
| 机组功率 | 75Kw | ||
| 冷媒 | R22 | ||
| 油分离器 | 浙江卓尔 | 1只 | |
| 油冷却器 | 板换 | 1只 | |
| 油过滤器 | 压缩机自带 | 1只 | |
| 油流量开关 | 压缩机自带 | 1只 | |
| 高压保护继电器 | 上海奉申 | 1只 | |
| 冷媒视镜 | 浙江鸿森 | 2只 | |
| 高/低压力表 | 浙江鸿森 | 3只 | |
| 膨胀阀（冷凝器） | 丹佛斯 | 1只 | |
| 膨胀阀（中冷） | 丹佛斯 | 1只 | |
| 膨胀阀（速冻库） | 丹佛斯 | 1只 | |
| 电磁阀（冷凝器串气） | 艾默生 | 1只 | |
| 电磁阀（速冻库） | 艾默生 | 1只 | |
| 电磁阀（中冷） | 艾默生 | 1只 | |
| 电磁阀（油路） | 艾默生 | 1只 | |
| 水冷式冷凝器 | 浙江凯迪制冷 | 1只 | |
| 管道保温 | 国产品牌 | 若干 | |
| 气液分离器 | 上海豫明 | 1只 | |
| 技术优势 | |||
| 压缩机采用高品质低温螺杆式压缩机组，性能稳定、可靠、维护方便 | |||
| 多重保护功能：1.高压压力保护；2.油油量保护；3.油温保护；4.压缩机电机温度保护；5.压缩机过载保护； | |||
| 吸气过滤器设置，避免系统脏物及变性酸物进入压缩机腔体内腐蚀冷冻油及内部零件 | |||
| 排温保护设置，避免在极端工作下冷冻油变性，同时通过冷却电机来降低排温 | |||
| 真空系统 | |||
| 性能参数 | |||
| 极限真空 | ≤5Pa | ||
| 系统漏率 | 0.005M3Pa/s | ||
| 抽气速率 | 从大气压降至133Pa≤20分钟 | ||
| 泵组排气量 | 600L/S | ||
| 主要部件 | |||
| 水环式真空泵 | 2BV-5121 7.5kw 博山天体真空 | 1台 | |
| 罗茨真空泵 | ZJP-70 1.5kw 浙江沃华 | 1台 | |
| 罗茨真空泵 | ZJP-150 3kw 浙江沃华 | 1台 | |
| 罗茨真空泵 | ZJP-600 7.5kw 浙江沃华 | 1台 | |
| 机组功率 | 19.5kw | ||
| 电磁真空压差阀 | DDC80 宁波阀门厂 | 2个 | |
| 真空蝶阀 | GI63 温州奥斯科 | 1个 | |
| 真空蝶阀 | GI100 温州奥斯科 | 1个 | |
| 真空球阀 | GN80 温州奥斯科 | 2个 | |
| 真空止回阀 | 山东 | ||
| 技术优势 | |||
| 采用水环泵罗茨泵相结合的设计，增加真空系统运行的稳定性及耐用性，有助于延长设备使用期限及降低维修率 | |||
| 循环系统 | |||
| 性能参数 | |||
| 搁板升温速率 | ≥1℃/min | ||
| 加热功率 | 32KW | ||
| 主要部件 | |||
| 管道材料 | 不锈钢无缝管 | ||
| 循环泵 | 南方泵业 2.2KW | 1台 | |
| 机组功率 | 34.2Kw | ||
| 循环流体采用 | 二甲基硅油 | ||
| 加热方式 | 电加热管 4KW/根*8根 32KW | 若客户有锅炉，可采用蒸汽加热 | |
| 管道球阀 | 热水阀 DN80 上海华宇阀门厂 | 6个 符合Q/IAKX002-97标准 | |
| 热交换器 | 江苏宝得 | ||
| 控制方式 | 手动控制 | ||
| 补液器尺寸 | ￠500*600 | ||
| 补液器材质 | 304不锈钢 | ||
| 技术优势 | |||
| 采用电加热方式，节能环保 | |||
| 选用高品质钎焊式板式换热器，确保热能高效转化，从而保证搁板工作温度 | |||
| 选用南方泵业循环泵，实现无噪音、无泄漏、稳定运行 | |||
| 控制系统 | |||
| 性能参数 | |||
| 冷冻干燥方式 | 手动控制 | ||
| 化霜方式 | 喷淋+浸泡 | ||
| 主要部件 | |||
| 立式操纵台 |
杭州双龙电子有限公司 800×300×1500 |
控制，记录 | |
| 系统监控软件 | 上海豫明真空冷冻干燥设备厂 | 1套 | |
| PLC程序控制 | SIEMENS（西门子）CPU 226 CN AC/DC/继电器 | 1 | |
| 热电偶扩展模块 | 台湾屏通 | 2 | |
| 模拟量输入模块 | 台湾屏通 | 1 | |
| HMI触摸屏 | 昆仑通态 | ||
| HMI与PLC连接电缆 | 上海豫明真空冷冻干燥设备厂 | 1 | |
| 恒流源 | 上海豫明真空冷冻干燥设备厂 | 1 | |
| 开关电源 |
台湾MW公司/24V/5V Taiwan MW companies / 24V/5V |
各一只 | |
| 交流接触器 | 施耐德 | ||
| 中间继电器 | 施耐德 | ||
| 空气断路器 | 施耐德 | ||
| 电线 | 10㎡,6㎡,2.5㎡,1㎡ | ||
| 技术优势 | |||
| 电子签名，多组密码 | |||
| 手动操作 | |||
| 系统对冻干安全操作有关动力源进行连锁，以防误操作 | |||
| 友善的人机操作界面，详细显示主要部件的工作状态、温度、真空度等 | |||
| 操作界面具有各个故障点显示功能 | |||
| 具有数据、曲线两种记录功能，可随时调用或打印 | |||
| 随意存储冻干数据、冻干曲线 | |||
| 冻干完成后，各项数据记录可一起打印，作为该批物料的详细资料进行保存 | |||
